Кабель оптический распределительный типа БВС

Применение: Кабели для прокладки внутри и вне помещений по стенам зданий, в кабель-каналах и защитных трубках, а также для изготовления оптических шнуров (патч-кордов) и кабельных сборок, предназначенных для соединения аппаратуры, находящейся как в одном помещении, так и в разных помещениях на объекте.


Конструкция и материалы:

  1. Оптическое волокно – от 1 до 16-ти одномодовых или многомодовых ОВ в плотном или полуплотном буфере 900 или 1200 мкм, в оболочке из ПВХ или не распространяющего горение безгалогенного компаунда LSZH.
    По желанию заказчика возможно производство кабеля с числом ОВ до 24
  2. Упрочняющий элемент – арамидные нити, либо стеклонити.
  3. Оболочка – материалы, не распространяющие горение: поливинилхлорид (ПВХ) или безгалогенный компаунд LSZH. Цвет оболочки – в соответствии с ТУ 27.31.11-001-19919800-2019 или по запросу.
Производим конструкцию, полностью соответствующую типу исполнения по пожаробезопасности по ГОСТ 31565-2012 - нг(А)-HF (испытания по ГОСТ IEC 60332-3-22-2011, ГОСТ IEC 61034-2-2011) – кабель, не распространяющий горение при групповой прокладке с пониженным дымо- и газовыделением марки БВСнг(А)-HF

   Параметры эксплуатации

   Длительно допустимая растягивающая нагрузка , кН    1,0
   Допустимая раздавливающая нагрузка, кН/см    0,05
   Стойкость к изгибам на 90°(*)    20 циклов
   Стойкость к осевым закручиваниям на 360° на длине 4м    10 циклов
   Стойкость к ударной нагрузке одиночного воздействия, Дж     3
   Устойчивость к вибрационным нагрузкам в диапазоне 10 – 200 Гц      С ускорением 40 м/с²
   Рабочий диапазон температур, °С     -40…+70
   Минимальная температура монтажа , °С    -10
   Номинальный наружный диаметр, мм    2,9-10,1
   Максимальная масса, кг/км    9,9-40
   Срок хранения при хранении в неотапливаемых помещениях при t>-30 °C    25 лет
   Срок эксплуатации     25 лет
   Гарантийный срок эксплуатации     5 лет
*- Радиус изгиба – 20 номинальных наружных диаметров кабеля.



Кабель оптический типа БВД


Применение: Кабели для прокладки внутри и вне помещений по стенам зданий, в кабель-каналах и защитных трубках, а также для изготовления оптических шнуров (патч-кордов) и кабельных сборок, предназначенных для соединения аппаратуры находящейся как в одном помещении, так и в разных помещениях на объекте.

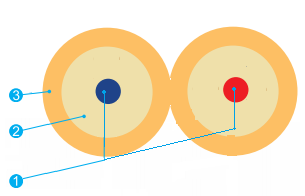

Конструкция и материалы:
  1. Оптическое волокно – одномодовые  или многомодовое ОВ в плотном или полуплотном буфере 900 или 1200мкм.
  2. Упрочняющий элемент – арамидные нити, либо стеклонити
  3. Оболочка – материалы, не распространяющие горение: поливинилхлорид ПВХ или безгалогенный компаунд LSZH. Цвет оболочки – в соответствии с ТУ 27.31.11-001-19919800-2019


   Параметры эксплуатации

   Длительно допустимая растягивающая нагрузка , кН    0,2
   Допустимая раздавливающая нагрузка, кН/см    0,05
   Стойкость к изгибам на 90°(*)    20 циклов
   Стойкость к осевым закручиваниям на 360° на длине 4м    10 циклов
   Стойкость к ударной нагрузке одиночного воздействия, Дж     3
   Рабочий диапазон температур, °С     -40…+70
   Минимальная температура монтажа , °С    -10
   Номинальный наружный диаметр, мм    2,0;2,9
   Максимальная масса, кг/км    20,2
*- Радиус изгиба – 20 номинальных наружных диаметров кабеля.


Кабель оптический монтажный тип ВС для строительства сетей FTTx

Применение: Кабель типа ВС для изготовления оптических соединительных шнуров (патч-кордов), предназначенных для стационарного монтажа внутри аппаратуры.


Конструкция и материалы:

  1. Оптическое волокно – от 1 до 12 одномодовых или многомодовых ОВ в акриловой оболочке 250 мкм без буферного покрытия (пр-во Corning, Fujikura, ОВС (Саранск)
    По согласованию с заказчиком возможно изготовление конструкции на 16 ОВ.
  2. Силовой элемент – арамидные нити (пр-ва Kolon).
  3. Оболочка – материал, не распространяющий горение компаунд LSZH. Цвет оболочки – в соответствии с ТУ 27.31.11-001-19919800-2019

   Параметры эксплуатации

   Длительно допустимая растягивающая нагрузка , кН    0,1
   Допустимая раздавливающая нагрузка, кН/см    0,05
   Стойкость к изгибам на 90°(*)    20 циклов
   Стойкость к осевым закручиваниям на 360° на длине 4м    10 циклов
   Стойкость к ударной нагрузке одиночного воздействия, Дж     3
   Устойчивость к вибрационным нагрузкам в диапазоне 10 – 200 Гц      С ускорением 40 м/с²
   Рабочий диапазон температур, °С     -40…+70
   Минимальная температура монтажа , °С    -10
   Номинальный наружный диаметр, мм    4,2±0,1
   Максимальная масса, кг/км    10,4
   Срок хранения при хранении в неотапливаемых помещениях при t>-30 °C    25 лет
   Срок эксплуатации     25 лет
   Гарантийный срок эксплуатации     5 лет
*- Радиус изгиба – 20 номинальных наружных диаметров кабеля.


Кабель оптический распределительный типа ДБГ

Применение: Кабели для прокладки внутри и вне помещений по стенам зданий, в кабель-каналах и защитных трубках, а также для изготовления оптических шнуров (патч-кордов) и кабельных сборок, предназначенных для соединения аппаратуры, находящейся как в одном помещении, так и в разных помещениях на объекте.

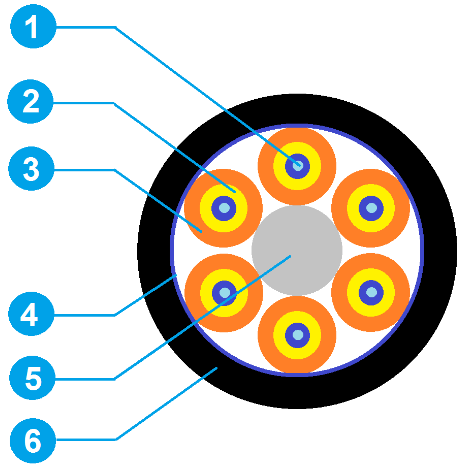

Конструкция и материалы:

    1. Оптическое волокно – до 6-ти одномодовых или многомодовых   ОВ в плотном или полуплотном буфере 900 или 1200 мкм в оболочке из не распространяющего горение безгалогенного компаунда LSZH.
      Общее кол-во оптических волокон в конструкции, а также кол-во ОВ в буфере может быть отдельно согласовано с заказчиком.
    2. Упрочняющий элемент – арамидные нити
    3. Оболочка - не распространяющий горение безгалогенный компаунд LSZH.
    1. Упрочняющий элемент – арамидные нити + поясная изоляция– лента ПЭТФ
    2. Центральный силовой элемент- стеклопруток.
    3. Наружная оболочка - материал, не распространяющий горение безгалогенный компаунд LSZH.


   Параметры эксплуатации

   Длительно допустимая растягивающая нагрузка , кН    1,0
   Допустимая раздавливающая нагрузка, кН/см    0,05
   Стойкость к изгибам на 90°(*)    20 циклов
   Стойкость к осевым закручиваниям на 360° на длине 4м    10 циклов
   Стойкость к ударной нагрузке одиночного воздействия, Дж     3
   Устойчивость к вибрационным нагрузкам в диапазоне 10 – 200 Гц      С ускорением 40 м/с²
   Рабочий диапазон температур, °С     -40…+70
   Минимальная температура монтажа , °С    -10
   Номинальный наружный диаметр, мм    10,1±0,1
   Максимальная масса, кг/км    99,0
   Срок хранения при хранении в неотапливаемых помещениях при t>-30 °C    25 лет
   Срок эксплуатации     25 лет
   Гарантийный срок эксплуатации     5 лет


Композитный трос

Применение: Композитный трос используется для подвеса самонесущего оптического кабеля. Не требует дополнительной изоляции, как например металлический выносной элемент, являясь отличным диэлектриком. Композитный трос, благодаря уплотненному сердечнику из арамидных нитей позволяет при сравнительно небольшом внешнем диаметре достигать довольно высоких показателей по растягивающей нагрузке, обладает достаточной гибкостью, а также небольшим весом, что значительно упрощает монтаж.

Конструкция и материалы:

  1. Сердечник – уплотненные арамидные нити.

  2. Оболочка – материалы, не распространяющие горение: ПВХ-композиция или безгалогенный LSZH-компаунд, а также полиэтилен.


   Параметры эксплуатации

   Длительно разрушающая нагрузка , кН     от 0,65 до 3,0
   Рабочий диапазон температур, °С     -40…+70
   Минимальная температура монтажа , °С    -10
   Номинальный наружный диаметр, мм    2,2-7,0
   Максимальная масса, кг/км    50,0
   Срок хранения при хранении в неотапливаемых помещениях при t>-30 °C    25 лет
   Срок эксплуатации     25 лет
   Гарантийный срок эксплуатации     5 лет


Перспективные разработки

Дроп-кабель оптический абонентский распределительный для строительства сетей FTTx

Применение: Применяется для подвеса на опорах линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями, а также для прокладки внутри зданий в кабельных каналах, в коридорах, шахтах. Кабель используется для подключения абонентов по технологии FTTH в многоквартирных домах и коттеджных поселках, межблочного соединения.

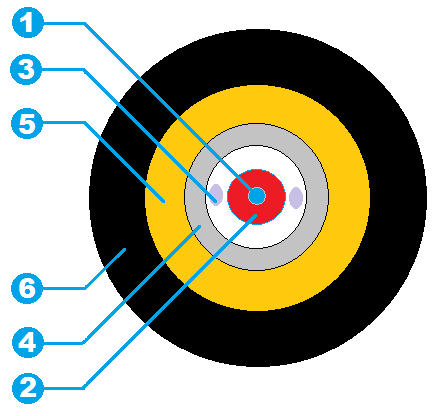

Конструкция и материалы:

  1. Оптическое волокно – одномодовое или многомодовое ОВ в плотном или полуплотном буфере 900 мкм или 1200 мкм

  2. Буферное покрытие 900 или 1200 мкм в оболочке из не распространяющего горения безгалогенного компаунда LSZH

  3. Гидрофобный компаунд

  4. Модульная оболочка – термопластичный полимер ПБТ.

  5. Силовой элемент – высокомодульные арамидные нити

  6. Наружная оболочка - материал, не распространяющий горение безгалогенный компаунд LSZH.


   Параметры эксплуатации

   Длительно допустимая растягивающая нагрузка , кН    2,0
   Допустимая раздавливающая нагрузка, кН/см    0,08
   Стойкость к изгибам на 90°(*)    20 циклов
   Стойкость к осевым закручиваниям на 360° на длине 4м    10 циклов
   Стойкость к ударной нагрузке одиночного воздействия, Дж     2
   Устойчивость к вибрационным нагрузкам в диапазоне 10 – 200 Гц      С ускорением 40 м/с²
   Рабочий диапазон температур, °С     -40…+70
   Минимальная температура монтажа , °С    -10
   Номинальный наружный диаметр, мм    7,0
   Максимальная масса, кг/км    33
   Срок хранения при хранении в неотапливаемых помещениях при t>-30 °C    25 лет
   Срок эксплуатации     25 лет
   Гарантийный срок эксплуатации     5 лет
*- Радиус изгиба – 20 номинальных наружных диаметров кабеля.

Внимание! При потребности в кабеле другой конструкции обратитесь в отдел продаж
