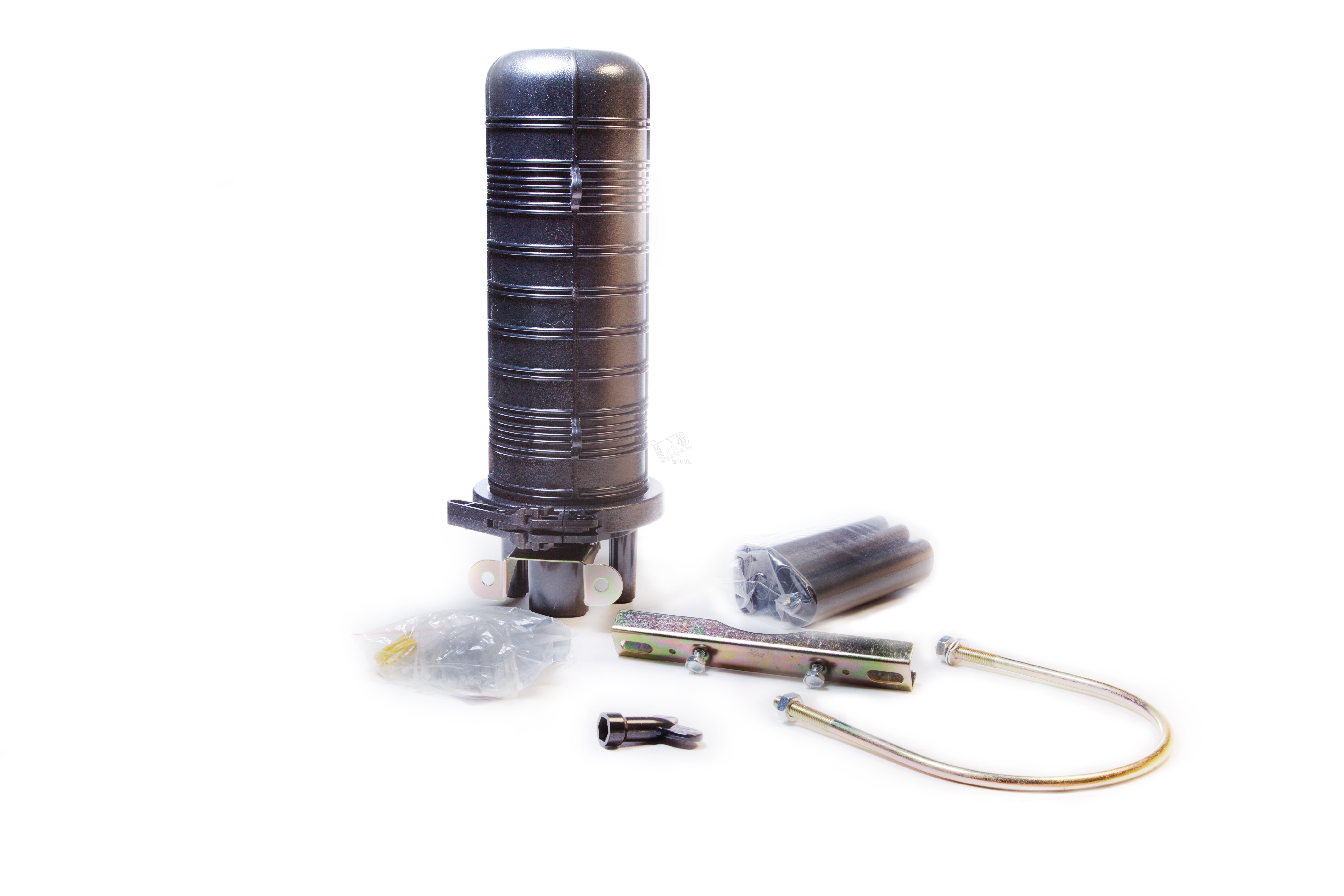

GJS-Q 96 Муфта оптическая тупиковая (термоусадка)

GJS-Q 96 Муфта оптическая тупиковая (термоусадка)

Характеристики:

Кол-во вводов кабеля	4 (3 круг+1 овал.)
Макс. диаметр кабеля, мм	3х16; 1х(25х44)
Макс. кол-во. сростков	72-96
Масса, кг	2,2
Модель сплайс-кассеты	032
Размер	435x125

Описание:
Аналогами данной муфты являются МТОК-К6/108-1КТ3645-К (ССД); GJS-8005 (ZTONG); HTSC-306B (Fibertool)
Применяется для защиты мест сварки оптического кабеля в местах повышенных нагрузок и возможных внешних воздействий. Ввиду усиленного корпуса, такие муфты рекомендуются для мест, в которых происходят механические воздействия на корпус, в частности вибрации. Имеется возможность осуществлять ответвления и разветвления проходящих магистральных линий, в том числе и без вскрытия некоторых модулей.
Корпус, выполненный из ударопрочного морозоустойчивого поликарбоната, и особая система герметизации обеспечивают долговременную и надежную защиту сростков. Муфты GJS-Q отличаются усиленным корпусом и наличием специальных петель на крышке для крепления на подвесе в горизонтальном положении.
Герметизирующая прокладка из специально разработанного материала и герметизирующая лента при правильном использовании исключат попадание вовнутрь влаги и пыли на долгое время.
Внутри муфты можно установить до 4-х сплайс-кассет из прочного пластика с защелкивающимся механизмом. Каждая сплайс-кассета скреплена с предыдущей поворотным креплением, что обеспечивает быстрый доступ и удобство при сборке муфты. Неиспользуемые кассеты снимаются.
Сборка муфты производится «горячим» способом, проста и не занимает много времени. Все элементы и аксессуары, а также специальный инструмент делают сборку надежной, качественной и быстрой. Допускается повторное вскрытие и повторная герметизация с сохранением первичных параметров герметичности корпуса. По требованию заказчика муфта снабжается клапаном проверки герметичности.

Комплектация:
Корпус из поликарбоната - 1 шт.
Герметизирующая прокладка - 1 комплект
Оригинальный механизм герметизации - 1 комплект
Cплайс-кассета - 4 шт.
Каркас для фиксации оптического кабеля, силовых элементов и сплайс-кассет - 1 шт.
Установочный инструмент - 1 комплект
Материал для крепления: термоусадочные гильзы, изолента, герметик, маркирующая лента, нейлоновые стяжки, устройство заземления;
Руководство по монтажу
